Perbaikan UTS Jaringan Komputer Lanjut

SUBNET + VLSM

Nama : Aloysius Varian

NPM : 50407082

Kelas : 4 IA 15

No. Absen : 4

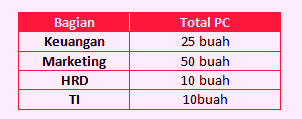

Diketahui sebuah contoh kasus yaitu suatu bank membutuhkan sebuah jaringan subnet untuk masing masing bagiannya sebagai berikut :

IP Public : 172.16.0.0/16

172.16.X.N /16

X = absen dalam kelas

N = Jumlah Netmask

Untuk IP yang digunakan ialah 172.16.X.N /16, dengan variabel X merupakan nomor absen penulis. Pada soal ini akan memasukkan X=4. karena absent dalam kelas saya nomor 4.

Bagian Keuangan

• Untuk bagian Keuangan diketahui membutuhkan host sebanyak 25 buah, maka ada 25 IP Address ditambah dengan 1 Gateway, 1 alamat network dan 1 alamat broadcast.

• Keuangan = 25 + 1 + 1 + 1 = 28 (desimal) = 11100 (biner) = 5 digit
  maka IP Total yang digunakan merupakan 2^5 = 32.

• Untuk Subnetmasknya :
  = 11111111.11111111.11111111.11100000 /27
  = 255.255.255.224

• Kemudian untuk alamat Network = 172.16.4.0, untuk alamat broadcast merupakan N dari alamat Network ditambah IP total - 1. Jadi, 0 + 32 - 1= 31, sehingga didapat 172.16.4.31.

• Sedangkan untuk gatewaynya merupakan N dari alamat network ditambah 1. Jadi 0 + 1 = 1, sehingga didapat 172.16.4.1.

• Sisanya merupakan IP range yang bisa digunakan host yaitu dari 172.16.4.2 sampai 172.16.4.30.

Bagian Marketing

• Untuk bagian Marketing diketahui membutuhkan host sebanyak 50 buah, maka ada 50 IP Address ditambah dengan 1 Gateway, 1 alamat network dan 1 alamat broadcast.

• Marketing = 50 + 1 + 1 + 1 = 53 (desimal) = 110101 (biner) = 6 digit
  maka IP Total yang digunakan merupakan 2^6 = 64.

• Untuk Subnetmasknya :
  = 11111111.11111111.11111111.11000000 /26
  = 255.255.255.192

• Kemudian untuk alamat Network merupakan N dari alamat broadcast sebelumnya ditambah 1, 31 + 1 = 172.16.4.32, untuk alamat broadcast merupakan N dari alamat Network ditambah IP total - 1. Jadi, 32 + 64 - 1= 31, sehingga didapat 172.16.4.95.

• Sedangkan untuk gatewaynya merupakan N dari alamat network ditambah 1. Jadi 32 + 1 = 33, sehingga didapat 172.16.4.33.

• Sisanya merupakan IP range yang bisa digunakan host yaitu dari 172.16.4.34 sampai 172.16.4.94.

Bagian HRD

• Untuk bagian HRD diketahui membutuhkan host sebanyak 10 buah, maka ada 10 IP Address ditambah dengan 1 Gateway, 1 alamat network dan 1 alamat broadcast.

• Marketing = 50 + 1 + 1 + 1 = 13 (desimal) = 110101 (biner) = 4 digit
  maka IP Total yang digunakan merupakan 2^4 = 16.

• Untuk Subnetmasknya :
  = 11111111.11111111.11111111.11110000 /28
  = 255.255.255.240

• Kemudian untuk alamat Network merupakan N dari alamat broadcast sebelumnya ditambah 1, 95 + 1 = 172.16.4.96, untuk alamat broadcast merupakan N dari alamat Network ditambah IP total - 1. Jadi, 96 + 16 - 1= 111, sehingga didapat 172.16.4.111.

• Sedangkan untuk gatewaynya merupakan N dari alamat network ditambah 1. Jadi 96 + 1 = 97, sehingga didapat 172.16.4.97.

• Sisanya merupakan IP range yang bisa digunakan host yaitu dari 172.16.4.98 sampai 172.16.4.110.

Bagian TI

• Untuk bagian TI diketahui membutuhkan host sebanyak 10 buah, maka ada 10 IP Address ditambah dengan 1 Gateway, 1 alamat network dan 1 alamat broadcast.

• Marketing = 50 + 1 + 1 + 1 = 13 (desimal) = 110101 (biner) = 4 digit
  maka IP Total yang digunakan merupakan 2^4 = 16.

• Untuk Subnetmasknya :
  = 11111111.11111111.11111111.11110000 /28
  = 255.255.255.240

• Kemudian untuk alamat Network merupakan N dari alamat broadcast sebelumnya ditambah 1, 111 + 1 = 172.16.4.112, untuk alamat broadcast merupakan N dari alamat Network ditambah IP total - 1. Jadi, 112 + 16 - 1= 127, sehingga didapat 172.16.4.127.

• Sedangkan untuk gatewaynya merupakan N dari alamat network ditambah 1. Jadi 112 + 1 = 113, sehingga didapat 172.16.4.113.

• Sisanya merupakan IP range yang bisa digunakan host yaitu dari 172.16.4.114 sampai 172.16.4.126.

2. Untuk Skema Jaringannya :

TES Akhir (vClacss ke-2 JarKomLan)

1. Service yang cara kerjanya mirip dengan mengirim surat adalah :

a. Connection Oriented c. Semua jawaban benar

b. Connectionless Oriented d. Semua jawaban salah
jawab : A

2. Nama lain untuk Statistical Time Division Multiplexing (TDM) adalah :
a. Non-Intelligent TDM c. Asynchronous TDM
b. Synchronous TDM d. Semua jawaban benar
jawab : B

3. Hubungan laju transmisi data dengan lebar pita saluran transmisi adalah :
a. Laju transmisi naik jika lebar pita berkurang.
b. Laju transmisi naik jika lebar pita bertambah.
c. Laju transmisi tidak bergantung pada lebar pita.
d. Semua jawaban salah.
jawab :D

4. Teknik encoding Bipolar-AMI dan Pseudoternary termasuk dalam teknik :
a. Multilevel Binary c. Biphase
b. NRZ d. Manchester
jawab : A

5. Jika dua frame ditransmisikan secara serentak maka akan menyebabkan terjadinya tubrukan. Kejadian ini dalam jaringan dikenal dengan istilah :
a. Contention c. Crash
b. Collision d. Jabber
jawab :C

6. Salah satu protocol CSMA yang tidak terus menerus mendengarkan channel adalah :
a. 1-persistent c. nonpersistent
b. p-persistent d. CSMA/CD
jawab :D

7. Salah satu protocol yang bebas dari tubrukan adalah :
a. Bit-Map c. Carrier Sense
b. CSMA d. ALOHA
jawab :C

8. Selective Repeater merupakan istilah lain dari :
a. Router c. Gateway
b. Bridge d. Repeater
jawab :A

9. Dalam pemeliharaan ring logis 802.4, frame kontrol yang bertugas untuk mengijinkan suatu stasiun untuk meninggalkan ring adalah :
a. Claim_token c. Token
b. Who_follows d. Set_Successor
jawab :C

10. Algoritma yang digunakan untuk menghindari kemacetan adalah :
a. Broadcast Routing c. Optimal Routing
b. Flow Control d. Flooding Routing
jawab :B

11. Algoritma routing yang menggunakan informasi yang dikumpulkan dari subnet secara keseluruhan agar keputusannya optimal adalah :
a. Algoritma Global c. Algoritma Terisolasi
b. Algoritma Lokal d. Algoritma Terdistribusi
jawab :D

12. Keuntungan multiplexing adalah :
a. Komputer host hanya memerlukan satu I/O port untuk satu terminal
b. Komputer host hanya memerlukan satu I/O port untuk banyak terminal
c. Komputer host memerlukan banyak I/O port untuk banyak terminal
d. Komputer host memerlukan banyak I/O port untuk satu terminal
jawab :B

13. Jenis kabel UTP digunakan untuk jaringan Ethernet :
a. 10Base2 c. 10BaseT
b. 10Base5 d. Semua jawaban benar
jawab :C

14. Suatu algoritma routing yang tidak mendasarkan keputusan routingnya pada kondisi topologi dan lalulintas saat itu adalah :
a. Non adaptive c. RCC
b. Adaptive d. Hot potato
jawab :A

15. Data/message yang belum dienkripsi disebut dengan :
a. Plaintext c. Auntext
b. Ciphertext d. Choke Packet
jawab :A

16. Algoritma Kontrol Kemacetan yang menjaga jumlah paket tetap konstan dengan menggunakan permits yang bersirkulasi dalam subnet adalah :
a. Kontrol Arus c. Pra Alokasi Buffer
b. Kontrol Isarithmic d. Choke Packet
jawab :C

17. Sekumpulan aturan yang menentukan operasi unit-unit fungsional untuk mencapai komunikasi antar dua entitas yang berbeda adalah :
a. Sintaks c. Protokol
b. Timing d. Routing
jawab :C

18. Algoritma yang digunakan oleh transparent bridge adalah :
a. RCC c. Flooding
b. Backward Learning d. Shortest path
jawab :B

19. Dalam model OSI internetworking membagi lapisan network menjadi beberapa bagian, kecuali
a. Intranet sublayer c. Internet sublayer
b. Access sublayer d. Enhanchement sublayer
jawab :A

20. Teknik time domain reflectometry digunakan pada standard IEEE:
a. 802.2 c. 802.4
b. 802.3 d. 802.5
jawab :B

21. Suatu cara yang mempunyai kemampuan untuk menyedian privacy, authenticity, integrity dan pengamanan data adalah :
a. Enkripsi c. Deskripsi
b. Antisipasi d. Semua jawaban salah
jawab :A

22. Tujuan adanya jaringan komputer adalah…..
a. Resource sharing c. High reability
b. Penghematan biaya d. Semua jawaban benar
jawab :D

23. Mengontrol suapaya tidak terjadi deadlock merupakan fungsi dari lapisan :
a. Network Layer c. Data link Layer
b. Session Layer d. Application Layer
jawab :A

24. Frame yang terjadi apabila suatu stasiun mentransmisikan frame pendek kejalur ring yang panjang dan bertubrukan atau dimatikan sebelum frame tersebut dikeluarkan. Frame ini disebut dengan istilah :
a. Orphan c. Pure
b. Beacon d. Semua jawaban salah
jawab :B

25. Wire center digunakan pada standar :
a. 802.2 c. 802.4
b. 802.3 d. 802.5
jawab :B

26. Komponen dasar model komunikasi adalah :
a. Sumber c. Media
b. Tujuan d. Semua benar
jawab :D

27. Di bawah ini termasuk Broadcast network :
a. Circuit Switching c. Satelit
b. Paket Switching d. Semi Paket Switching
jawab :C

28. Paket radio termasuk golongan :
a. Broadcast c. Publik
b. Switched d. Semua benar
jawab :A

29. Di bawah ini termasuk guided media :
a. UTP c. Fiber Optik
b. Coaxial d. Semua benar
jawab :D

30. Modul transmisi yang sifatnya searah adalah :
a. Pager c. TV
b. Simpleks d. Semua benar
jawab : C
